WD1000P系列模块电源

WD1000P系列DC-DC模块电源是公司开发的新一代模块电源产品,它具有高压宽范围电源输入200-400Vdc,22-30.8Vdc可调输出,输出功率1000W;标准全砖封装,封闭式外形结构;具有高可靠性、高效率、高功率密度、低纹波噪声等特点;可广泛应用于雷达、通信、工业控制等领域。

产品介绍

产品简介
   WD1000P系列DC-DC模块电源是公司开发的新一代模块电源产品,它具有高压宽范围电源输入200-400Vdc,22-30.8Vdc可调输出,输出功率1000W;标准全砖封装,封闭式外形结构;具有高可靠性、高效率、高功率密度、低纹波噪声等特点;可广泛应用于雷达、通信、工业控制等领域。

主要特点

1. 典型效率93.5%

2. 输出电压可调:-20%+10%

3. 输入过、欠压保护

4. 输出过压、过流、短路以及过温保护

5. 4250Vdc隔离耐压

6. 具备均流功能


型号命名方式


规格参数

名称

参数

参数

备注

产品型号

WD1000P-540S28T

WD1000P-300S28T

额定输入电压(Vdc

500

300

输入电压范围(Vdc)

380-650

200-400

输出电压(Vdc)

28

输出可调范围

20%+10%

最大输出电流(A

35.7

纹波噪声典型值(mV

100

效率(%

93.5

外形尺寸

116.8*61*13.9mm(长**高)

备注:1、除非特殊说明,所有规格均在25℃环境温度、额定输入、满载输出条件下测得;

2、以上产品可提供M档,其他输出电压请向厂家查询。


主要特性
    1、输入特性

项目

最小值

典型值

最大值

单位

备注

型号

WD1000P-500S28T

输入

电压范围

380

500

650

Vdc

欠压保护点

345

355

365

Vdc

输出带半载

欠压恢复点

355

365

375

Vdc

输出带半载

过压保护点

675

685

700

Vdc

输出带半载

过压恢复点

650

665

680

Vdc

输出带半载

型号

WD1000P-300S28T

输入

电压范围

200

300

400

欠压保护点

180

185

190

欠压恢复点

190

195

200

过压保护点

410

420

430

过压恢复点

400

405

410

ON/OFF遥控控制

(负逻辑)

2.4

18.0

Vdc

高电平,无输出

-1

0.8

Vdc

悬空或低电平,输出正常

最大输入电流

5.5

A

Vin=380VdcPo=1000W

空载输入电流

40

60

mA

额定输入,输出空载,Tc=25

输入瞬态冲击电流

5

A2s

Vin=500Vdc,外接高频低ESR 470µF电解电容22uF12uH电感

输入外接电容

22

47

100

µF

高频低ESR铝电解电容,耐压≥800 Vdc

当环境温度低于-25℃时需要增加12.2μF/1000VdcCBB电容。


    2、输出特性

项目

最小值

典型值

最大值

单位

备注

输出电压设定值

27.72

28.00

28.28

Vdc

额定输入,输出带半载

输出稳压精度

±1

%

输入全范围,输出空载到满载

电压调整率

±0.2

%

输入全范围,额定输出电流

负载调整率

±0.5

%

额定输入,输出全范围

输出可调范围

-10

+10

%Vo

输出功率≤最大输出功率

输出电流≤最大输出电流

均流母线电压

4.75

5.00

5.25

Vdc

额定输入,输出满载

均流度

±5

±10

%

Vout=28VdcIo=17.85-35.7A

输出过流保护

40.0

42.0

44.0

A

Vin=500VdcVout=28Vdc;先恒流,再打嗝,自恢复

输出过压保护

33

35

37

Vdc

Vin=500VdcIo=35.7A;锁死方式

辅助电源输出电压

9

11

13

Vdc

输出0-20mA

辅助电源输出电流

20

mA

纹波+噪声(峰峰值)

200

350

mV

测试方法见图(16)

输出外接电容

1000

1500

μF

固态电容或高分子聚合物电容

输出容性负载

3000

μF

纯阻模式

输出电压上升时间

20

40

ms

输出电压从10%上升至90%(额定输出电容)

遥控开机输出电压上升时间

20

40

ms

输入先上电, ON/OFF再开机,输出电压从10%上升至90%(额定输出电容)

开机延时

1500

ms

输入电压上升至欠压恢复点到输出电压上升至10%

遥控开机延时

600

1000

ms

输入先上电,ON/OFF开机到输出电压上升至10%

动态响应过冲幅度

840

1400

mV

25%-50%-25%50%-75%-50%负载阶跃变化di/dt= 2.5A/µs,输出外接1000μF固态电容或高分子聚合物电容

动态响应恢复时间

500

1000

uS

开关机输出电压过冲幅度

5

%Vout

效率

100%负载

91.5

93.5

%

Vin=500VdcVo=28VdcTc=25

50%负载

91.5

93.5

%


    3、通用特性

项目

最小值

典型值

最大值

单位

备注

绝缘电压

输入对输出

4250

Vdc

测试条件:10mA/60s;无击穿、无飞弧

输入对外壳

3535

Vdc

输出对外壳

1500

Vdc

绝缘电阻

100

MΩ

相对湿度90%,标准大气压下,500Vdc 电压

MTBF

2

MHrs

额定输入,额定输出,Tc=25

工作温度

-55

80

M档 铝基板温度

-40

80

T档 铝基板温度

贮存温度

-55

125

环境温度

相对湿度

5

95

%

无冷凝

存储湿度

5

95

%

无冷凝

尺寸

116.8*61*13.9

mm

**

重量

225

g


结构尺寸
    1、外形尺寸(单位:毫米)


    备注:1、外壳材料:铝基板+塑胶外壳;
             2、引脚5、6、13-18直径为2.0mm,其它引脚直径均为1.0mm,针脚公差:±0.1mm;
             3、未注公差:x.x±0.5mm。

    2、脚位定义

脚位

名称

功能

1

NC

空脚

2

NC

空脚

3

ON/OFF+

ON/OFF遥控控制输入正端

4

ON/OFF-

ON/OFF遥控控制输入负端

5

Vin+

输入电压正端

6

Vin-

输入电压正端

7

Vaux

辅助电源输出正端((参考Vout-)

8

Start_Sync

同步启机端(可选)

9

Ishare

均流端

10

Trim

输出电压微调端

11

S(+)

远端补偿正输入端

12

S(-)

远端补偿负输入端

131415

Vout-

输出电压负端

161718

Vout+

输出电压正端

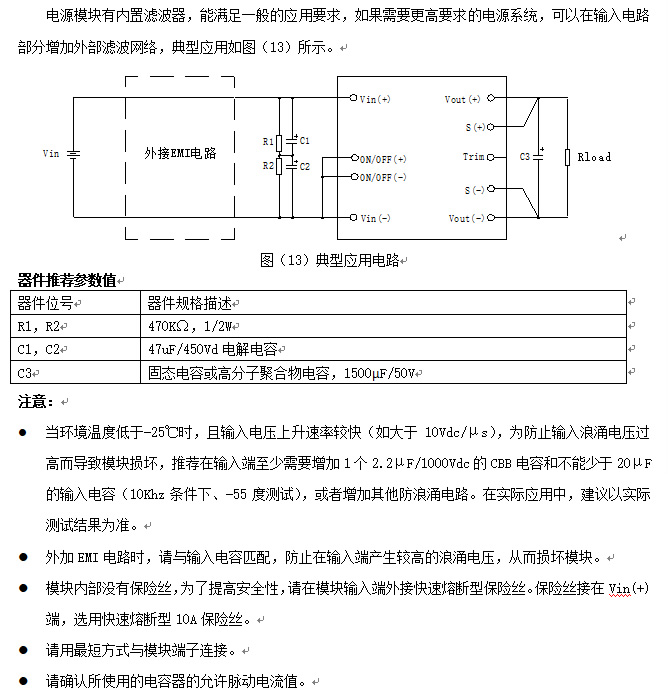

典型应用

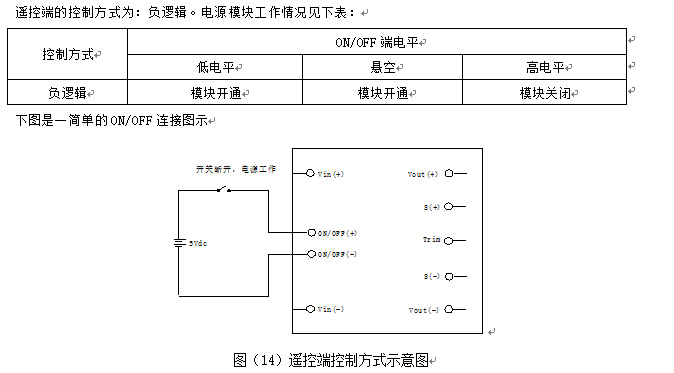

遥控开关

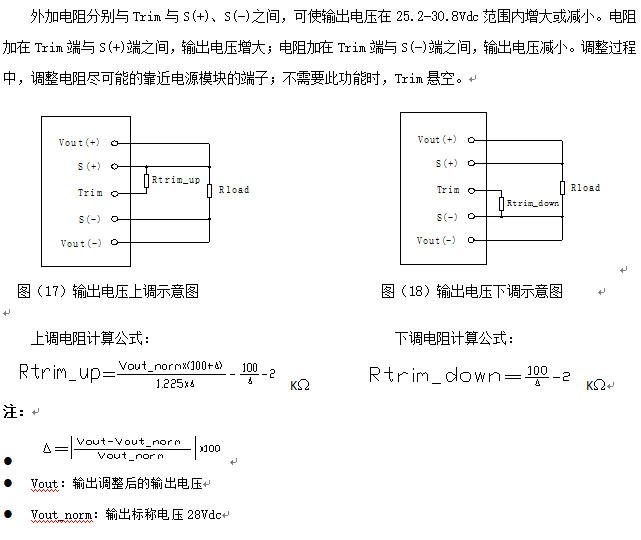

输出调压

    · 模块最大额定功率不变,如果输出电压增大,输出电流应相应减小。
    · 模块最大输出电流不变,如果输出电压减小,最大输出电流不变。
    ·输出电压的最大值不能超过30.8Vdc;输入电压低于450Vdc,只能上调5%。
    · S(+) 和S(-) 端不能悬空使用。如不用S(+)、S(-) 时,可S(+) 接Vout(+),S(-) 接Vout(-)
    · 工作状态调节输出电压时,请缓慢调整相应的电阻阻值;如需快速调整电阻阻值,请务必关机操作。

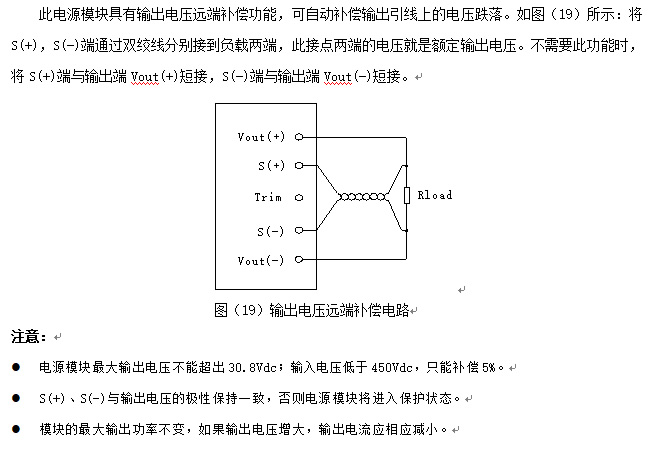

输出电压远端补偿
