WO20A系列AC-DC基板电源

WO系列是西安智诚嘉美科技有限公司设计生产的小体积开放式开关电源。功率从10W到100W,该电源具有超宽的输入电压范围、低功耗、高效率、高可靠性、安全隔离度高、EMC性能好等优点。该模块电源广泛应用于交流充电桩、三相四线制电力仪表、电力领域以及民用消费类电子产品中。

产品介绍

产品简介
      WO系列是西安智诚嘉美科技有限公司设计生产的小体积开放式开关电源。功率从10W到100W,该电源具有超宽的输入电压范围、低功耗、高效率、高可靠性、安全隔离度高、EMC性能好等优点。该模块电源广泛应用于交流充电桩、三相四线制电力仪表、电力领域以及民用消费类电子产品中。

产品特点
1. 超宽输入电压范围:85~700VAC,50/60Hz;
2. 单路、双路及三路输出;
3. 开放式PCB安装;
4. 稳压输出、低纹波、噪声;
5. 2500Vac 隔离耐压;
6. 高效率、高可靠性;
7. 采用长寿命低阻抗电解电容;
8. 工业级温度范围:-40℃~85℃。

型号命名方式

规格参数

                    型号

项目

WO20A-220S03T

WO20A-220S05T

WO20A -220S09T

WO20A -220S12T

WO20A -220S15T

WO20A -220S18T

WO20A -220S24T

WO20A -220S36T

WO20A -220S48T

输入

电压范围(VAC

85-700

频率(Hz

4763

电流(MAX)Arms

1.4

浪涌电流(Typ)A

40(冷启动状态下)

功率因数(Typ

0.91

输出

电压(V

3.3

5

9

12

15

18

24

36

48

电流(A

6.00

4.00

2.20

1.67

1.33

1.11

0.83

0.56

0.42

效率(Typ

70%

70%

71%

72%

721%

75%

75%

77%

77%

电压精度

±3%

±3%

±3%

±3%

±3%

±3%

±3%

±3%

±3%

电压纹波与噪声(mVp-p

120

120

150

150

150

150

150

150

150

负载调整率

±3%

±3%

±3%

±3%

±3%

±3%

±3%

±3%

±3%

启动时间(mS

100

保护

过载

超过额定功率105-150%

打嗝式保护,负载正常后自动恢复

过压

3.53.8

5.35.8

9.510.4

12.613.8

15.817.3

18.920.7

25.227.6

37.841.4

50.455.2

关断输出,重新启动后恢复正常

过温

关断输出,温度恢复后,重新启动后恢复正常

环境

工作温度(℃)

-2085

储存温度(℃)

-4085

工作湿度

1090%RH,无凝露

海拔高度(m

3000

其它

耐压

输入-输出耐压3KVAC, 测试时间 60s, 漏电流小于 5mA

绝缘阻抗

输入-输出, 绝缘电压500VDC,绝缘阻抗100MΩ(25℃、 相对湿度95%

外形尺寸

60x35x30mm

重量

0.15Kg

备注

1、     纹波和噪声测量:使用双绞线,终端并接0.1uF47uF电容,示波器带宽为20MHz条件下测量;

2、     电压精度:包含设定误差,负载调整率;

3、     结构尺寸的插头及配线为标准配置,如有特殊要求可按用户要求定制。

4、     FUSE(保险管):为安全考虑,模块输入端必须接入保险管,WA5P推荐使用规格为1A/250V WA10P-WA15P推荐使用规格为2A/250VWA20P-WA40P推荐使用规格为3.15A/250V

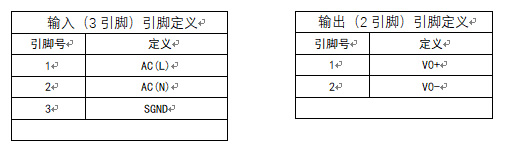

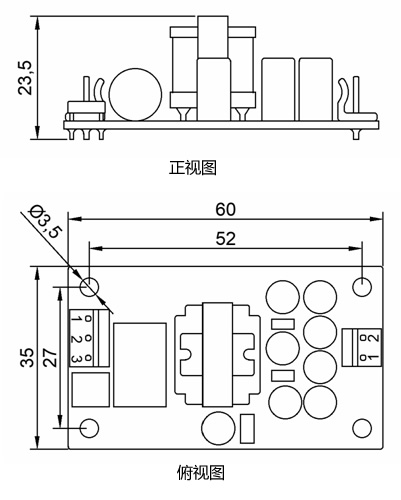

PCB安装引脚定义及外形尺寸
