WA60P系列AC-DC电源适配器是公司开发的新一代桌面电源适配器，它具有宽范围电源输入85-265Vac，5-48Vdc多规格电压输出任意可选，输出功率60W；标准输出接口，封闭式外形结构；具有高可靠性、高功率密度、耐高温、高功率因数、低纹波噪声等特点；可广泛满足通讯、显示器、音响、打印机、笔记本等电子设备的供电需求。
产品介绍
1.具有85-265Vac宽输入电压范围，国际通用；型号命名方式
2.具有-20～85℃宽温度工作范围；
3.输入功率因数高，减少对电网干扰，节能环保；
4.多种输出电压规格可选，适用范围广；
5.保护功能全，具有输入过/欠压保护；
6.输出过压/欠压、过流、短路以及过温保护；
7.2500Vdc高隔离耐压、安全可靠；
8.外壳采用PC防火阻燃环保材质，耐高温、抗冲击、更安全；
9.LED指示电源开启；
10.3年质保。
|
型号 项目 |
WA60P-220S05C |
WA60P-220S09C |
WA60P-220S12C |
WA60P-220S15C |
WA60P-220S19C |
WA60P-220S24C |
WA60P-220S36C |
WA60P-220S48C |
|||||||||
|
输入 |
电压范围 |
AC85-265V |
|||||||||||||||
|
频率 |
47～63Hz |
||||||||||||||||
|
电流(MAX)（Arms） |
1.0 |
||||||||||||||||
|
浪涌电流(MAX)(A) |
60 |
||||||||||||||||
|
功率因数（Typ） |
≥0.91 |
||||||||||||||||
|
输出 |
电压（V） |
5 |
9 |
12 |
15 |
19 |
24 |
36 |
48 |
||||||||
|
电流（A） |
12.00 |
6.67 |
5.00 |
4.00 |
3.16 |
2.50 |
1.67 |
1.25 |
|||||||||
|
效率（Typ） |
85% |
88% |
89% |
89% |
89% |
90% |
90% |
90% |
|||||||||
|
电压精度 |
±5% |
±5% |
±3% |
±3% |
±3% |
±3% |
±3% |
±3% |
|||||||||
|
电压纹波与噪声（mVp-p） |
120 |
120 |
120 |
120 |
150 |
150 |
150 |
150 |
|||||||||
|
负载调整率 |
±5% |
±5% |
±3% |
±3% |
±3% |
±3% |
±3% |
±3% |
|||||||||
|
启动时间（mS） |
1000 |
||||||||||||||||
|
保护 |
过载 |
超过额定功率105-150% |
|||||||||||||||
|
打嗝式保护，负载正常后自动恢复 |
|||||||||||||||||
|
过压 |
5.2～6.8 |
9.4～10.2 |
12.6～16.2 |
15.7～20.3 |
18.9～24.3 |
25.2～32.4 |
37.8～48.6 |
50.4～64.8 |
|||||||||
|
关断输出，重新启动后恢复正常 |
|||||||||||||||||
|
过温 |
关断输出，温度恢复后，重新启动后恢复正常 |
||||||||||||||||
|
环境 |
工作温度（℃） |
-20～85 |
|||||||||||||||
|
储存温度（℃） |
-40～85 |
||||||||||||||||
|
工作湿度 |
10～90%RH,无凝露 |
||||||||||||||||
|
其它 |
耐压 |
输入-输出耐压3KVAC, 测试时间 60s, 漏电流小于 5mA |
|||||||||||||||
|
绝缘阻抗 |
输入-输出, 绝缘电压500VDC，绝缘阻抗100MΩ（25℃、 相对湿度95%） |
||||||||||||||||
|
外形尺寸 |
121x55x31mm |
||||||||||||||||
|
重量 |
0.3Kg |
||||||||||||||||
|
备注 |

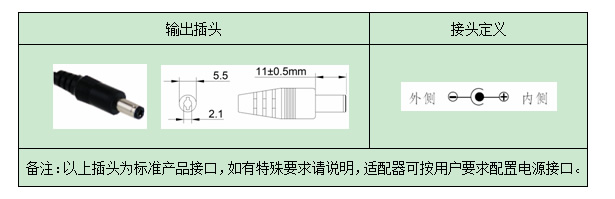

1、 纹波和噪声测量：使用双绞线，终端并接0.1uF和47uF电容，示波器带宽为20MHz条件下测量； 2、 电压精度：包含设定误差，负载调整率； 3、 结构尺寸的插头及配线为标准配置，如有特殊要求可按用户要求定制。 |
||||||||||||||||
