产品介绍

产品简介

WRM120A系列AC-DC机箱式电源是公司开发的大功率直流电源，它具有宽范围电源输入85-135Vac、 176-264Vac，12-240Vdc多规格电压输出任意可选，输出功率从200W到2400W；具有高可靠性、高功率密度、耐高温、高功率因数、低纹波噪声等特点；可广泛满足通讯、电力、纺织、船舶等各类电子设备系统的供电需求。

产品特点

1. 具有85-135Vac/176-264Vac宽输入电压范围；

2. 具有-40～85℃宽温度工作范围；

3. 输入功率因数高，减少对电网干扰，节能环保；

4. 输出电压0～240V连续可调，多路输出，适用范围广；

5. 稳定性高，输出纹波小。

6. 截流式保护，对负载的冲击适应能力强；

7. 保护功能全，具有输入过/欠压保护，

8. 输出过压/欠压、过流、短路以及过温保护；

9. 4000Vdc高隔离耐压、安全可靠；

10.3年质保。

型号命名方式

规格参数

型号项目		WRM1200P-220D18018C		WRM1200P-220D11048C		WRM1200P-220D4805C
输入	电压范围（VAC）	85-135/176-264
	频率（Hz）	47～63
	电流(Typ)（Arms）	14.7/7.4
	功率因数（Typ）	≥0.93
输出	电压（V）	180.00	18.00	110	48	48	5
	电流（A）	5.00	15.00	8.00	6.70	20.00	40.00
	效率（Typ）	89%	82%	89%	85%	86%	82%
	电压精度	±1%	±3%	±3%	±3%	±3%	±3%
	电压纹波与噪声（mVp-p）	720	120	450	150	150	50
	负载调整率	±1%	±1%	±3%	±3%	±3%	±3%
	启动时间（mS）	≤1000
	显示方式	数字表显示，两路独立显示电压电流
保护	过载	超过额定功率105-150%
		关断式保护，负载正常后重新启动恢复正常
	过压	189～207	18.9～24.3	115.5～126.5	50.4～64.8	50.4～64.8	5.25～5.75
		关断输出，重新启动后恢复正常
	过温	关断输出，温度恢复后，重新启动后恢复正常
环境	工作温度（℃）	-25～60/-40～60
	储存温度（℃）	-40～85/-55～85
	工作湿度	10～90%RH,无凝露
其它	耐压	输入-输出耐压4KVAC, 测试时间 60s, 漏电流小于 5mA
	绝缘阻抗	输入-输出, 绝缘电压500VDC，绝缘阻抗100MΩ（25℃、相对湿度95%）
	外形尺寸	300x240x80mm
	重量	0.65Kg
备注	1、纹波和噪声测量：使用双绞线，终端并接0.1uF和47uF电容，示波器带宽为20MHz条件下测量； 2、电压精度：包含设定误差，负载调整率； 3、结构尺寸的插头及配线为标准配置，如有特殊要求可按用户要求定制。

结构尺寸
1) 外形尺寸

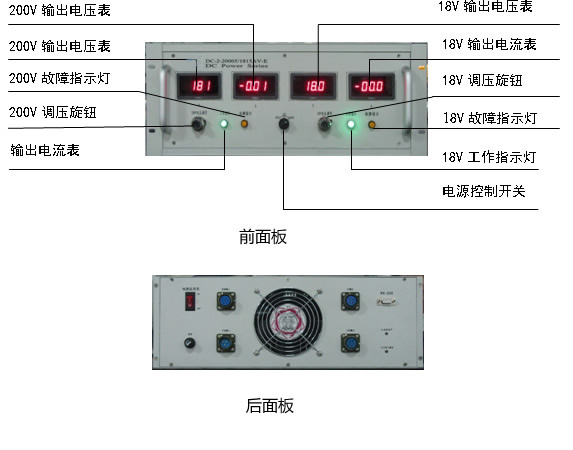

2) 显示操作界面

3) 接线定义
a) 交流输入插座接线定义：

插针号	1	2	3
定义	地线	220V火线	220V零线

b) 18V输出插座定义：

插针号	1	2	3	4
定义	DC18V+	DC18V+	GND	GND

c) 200V输出插座定义：

插针号	1	2	3	4	5
定义	DC200V+	DC200V+	GND	GND	地线

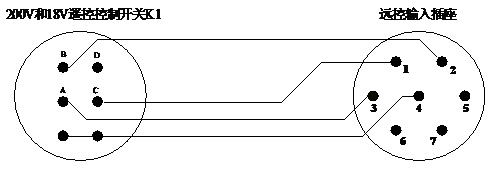

d) 程控输入插座定义：

插针号	1	2	3	4	5	6	7
定义	200V电源控制线	18V电源控制线	复位线	GND

注意：远控不用时请短接程控插座的3针和4针。
