WS-3PH1500系列逆变器是西安智诚嘉美科技有限公司专为民用以及工业电子设备供电的三相逆变电源。它是一种将直流12DVDC、24VDC、36V、48VDC、300V以及600V变换成50Hz/60Hz/110V/190V 或50/60Hz/220V/380V三相交流输出的变换装置。输出功率由300VA到45KVA，可广泛应用于汽车、船舶、轨道交通、数码产品、家用照明、企业应急供电以及其它需要交流应急供电的场所。
产品介绍
1. 具有24VDC-600VDC的宽输入电压范围，适用范围广；型号命名方式
2. 具有-40～60℃宽温度工作范围，适应不同地域使用；
3. 保护功能全，具有输入过/欠压保护；输出过压/欠压、过流、短路以及过温保护；
4. 过载能力强，可以适应各类冲击型负载起动要求；
5. 2500Vdc高隔离耐压、安全可靠；
6. 外壳采用铝合金材质加工，结构强度好，重量轻、耐高温、抗冲击、更安全；
7. 3年质保，使用更放心。
|
型号 项目 |
WS12-3PH1500C220 |
WS24-3PH1500C220 |
WS48-3PH1500C220 |
WS300-3PH1500C220 |
WS600-3PH1500C220 |
|||||||||||
|
输入 |
输入电压 |
12VDC |
48VDC |
300VDC |
600VDC |
|||||||||||
|
电压范围 |
DC9-18V |
DC18-36V |
DC36-72V |
DC200-400V |
DC500-700V |
|||||||||||
|
三相总电流(ArmsTyp) |
150 |
74 |
36.5 |
5.7 |
2.8 |
|||||||||||
|
输出 |
三相总功率（VA） |
1500 |
||||||||||||||
|
相电压/线电压（Vac） |
110/190 |
220/380 |
110/190 |
220/380 |
110/190 |
220/380 |
110/190 |
220/380 |
110/190 |
220/380 |
||||||
|
频率（Hz） |
50/60 |
|||||||||||||||
|
相电流（Arms） |
4.5 |
2.3 |
4.5 |
2.3 |
4.5 |
2.3 |
4.5 |
2.3 |
4.5 |
2.3 |
||||||
|
效率（Typ） |
85% |
85% |
86% |
88% |
90% |
|||||||||||
|
电压精度 |
≤±2% |
|||||||||||||||
|
三相电压不平衡度 |
≤2% |
|||||||||||||||
|
输出波形 |
纯正弦波 |
|||||||||||||||
|
输出相序 |
A-B-C正相序 |
|||||||||||||||
|
总谐波含量 |
≤3% |
|||||||||||||||
|
负载调整率 |
≤5% |
|||||||||||||||
|
负载适应性 |
无限制，但在感性和容性负载下须降额使用 |
|||||||||||||||
|
启动时间 |
≤1S |
|||||||||||||||
|
保护 |
过载 |
超过额定功率120%延时30S，150%延时10S，200%延时1S |
||||||||||||||
|
关断式保护，负载正常后重启恢复正常 |
||||||||||||||||
|
过压 |
＞10%关断输出，重新启动后恢复正常 |
|||||||||||||||
|
过温 |
关断输出，温度恢复后重启恢复正常 |
|||||||||||||||
|
环境 |
工作温度 |
-30～60℃ |
||||||||||||||
|
储存温度 |
-55～85℃ |
|||||||||||||||
|
工作湿度 |
10～90%RH,无凝露 |
|||||||||||||||
|
其它 |
耐压 |
输入-输出耐压2KVAC, 测试时间 60s, 漏电流小于 5mA |
||||||||||||||
|
输入、输出-机壳耐压1KV |
||||||||||||||||
|
外形尺寸（mm） |
深330×宽230×高130（单相）（不含电连接器） |
|||||||||||||||
|
质量（Kg） |
≤8.5（单相），≤25.5（三相总质量）（不含线缆） |
|||||||||||||||
|
冷却方式 |
风冷 |
|||||||||||||||
|
通讯方式 |
如需要通讯，订货时须说明 |
|||||||||||||||
|
备注： 1. 谐波测量：使用0.1mm2双绞线，终端用Φ10铁氧体磁环穿绕两匝后并接0.1uF电容，示波器带宽为20MHz条件下测量； 2. 电压精度：包含设定误差和负载调整率； 3. 表中功率等级、输出电压以及输出频率均为公司标准产品，如有特殊要求可按用户要求定制。 4. 需提供三相逆变器安装支架时，须在订货时说明。 |
||||||||||||||||
|

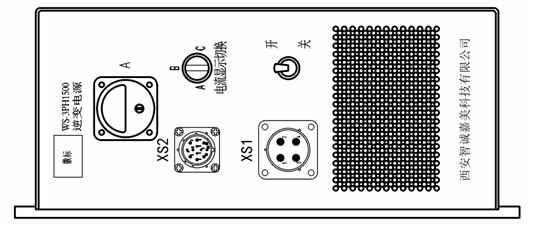

输入电连接器 |
XS1→（插头型号：KH33K4TP-GQ） |
|||
|
针号 |
接线定义 |
||
|
1 |
DC+输入 |
|||
|
2 |
DC+输入 |
|||
|
3 |
DC-输入 |
|||
|
4 |
DC-输入 |
|||
|
输出电连接器 |
XS2→（插头型号：XK24J12G ） |
|||
|
|
针号 |
接线定义 |
针号 |
接线定义 |
|
1 |
空 |
7 |
空 |
|
|
2 |
110VAC或220VAC 输出 A |
8 |
交流输出 N |
|
|
3 |
空 |
9 |
远控开关- |
|
|
4 |
远控开关+ |
10 |
110VAC或220VAC 输出 C |
|
|
5 |
110VAC或220VAC 输出 B |
11 |
空 |
|
|
6 |
空 |
12 |
空 |
|
