产品简介

Faith费思FT系列程控交流变频电源，以微处理器为核心，采用PWM方式制作，正弦脉宽调制等技术，单机容量覆盖500VA-800kVA，输出电压0-300V、频率45-65Hz无级数字可调， 输出可以模拟世界各地不同电压及频率，具有负载适应性强、输出波形品质好、操作简便、体积小、重量轻等特点，具有完善的短路、过流、过压、过热等保护功能。本系列变频电源产品适用于各种交流源效应测试的自动化系统、实验室、计量室等作各种精密测试。产品带有高精度电压、电流、功率、频率表，源表一体化，性能价格比高，采用了西门子或三菱大功率IGBT模块组设计，降低电路复杂度，提高产品稳定性，减少电力损耗，并且使单机容量不断上升。此外，产品均采用有单相或多相隔离变压器隔离市电与负载，以消除电网干扰，输出稳定纯净波形。

产品特点
    1.  技术先进，可靠性高：采用PMW脉宽调制技术，主要部件包括IGBT模块、驱动保护模块等均采用进口器件，从而保证了小型、高效、可靠；
    2.  动态反应速度快：双闭环反馈电路，内环电流环保证非线性负载波形不失真；外环电压环保证突加负载压降＜1%，反应速度小于2mS；
    3.  适应三相不平衡负载：三相电源的主电路及控制电路按照三套独立的单相电源进行设计。主电路采用交一直一交结构，包括整流器、直流滤波器、逆变器、交流滤波及变压器等组成部分。三套单相逆变电路输出相位差120度，使三相电源的任一相均可以作为单相电源独立使用，并可适应任意不平衡负载；
    4.  人机界面友好：采用彩色触摸屏中文菜单显示和操作；
    5.  带载能力强：功率元件应用合理，可承受1.5倍额定电流，且不会造成压降；
    6.  稳定性优：频率稳定度≤1%，负载稳定度≤1%，输出频率是有石英振荡器震荡产生，故有非常稳定、精确的频率；
    7.  标配RS485（或RS232）通信接口。

人机界面

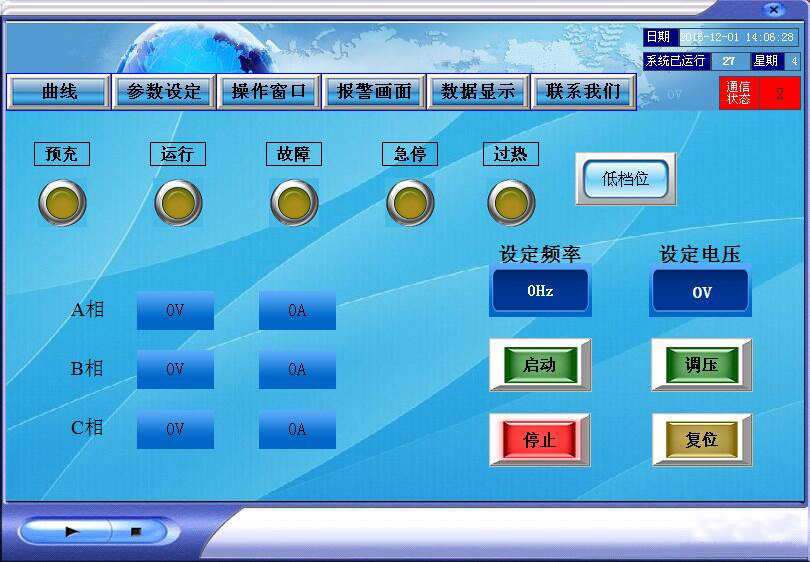

产品采用彩色触摸屏人机界面，界面上的“操作窗口”、“数据显示”、“报警画面”、“曲线”、“参数设定”为各子页面按钮， 其显示界面示意图如下：


选择容量方法
      变频电源可以带载各种阻抗特性的负载，需引起重视的是负载类型不同，所需变频电源的功率容量有很大不同。不同负载的容量选择方法如下：
      阻性负载：变频电源容量=（1.2~1.5）x负载额定功率
      感性负载：变频电源容量=（1.5~2）x负载额定功率
      容性负载：变频电源容量=（2~2.5）x负载额定功率
