WA50M系列AC-DC机壳开关电源是公司开发的新一代宽输入的开关电源，它具有宽范围电源输入85-700Vac，5-48Vdc多规格电压输出任意可选，输出功率20W-120W；具有高可靠性、高功率密度、耐高温、高功率因数、低纹波噪声等特点；可广泛满足通讯、显示器、音响、打印机、笔记本等各类消费电子产品、办公设备以及工业产品的供电需求。
产品介绍
产品简介
WA50M系列AC-DC机壳开关电源是公司开发的新一代宽输入的开关电源，它具有宽范围电源输入85-700Vac，5-48Vdc多规格电压输出任意可选，输出功率20W-120W；具有高可靠性、高功率密度、耐高温、高功率因数、低纹波噪声等特点；可广泛满足通讯、显示器、音响、打印机、笔记本等各类消费电子产品、办公设备以及工业产品的供电需求。
主要特点
1. 具有85-700Vac超宽输入电压范围；型号命名方式
2. 具有-25～85℃宽温度工作范围；
3. 输入功率因数高，减少对电网干扰，节能环保；
4. 多种输出电压规格可选，适用范围广；
5. 保护功能全，具有输入过/欠压保护；
6. 输出过压/欠压、过流、短路以及过温保护；
7. 高可靠性、高隔离耐压、长寿命、安全可靠；
8. 满足煤炭等行业特殊高压供电需求。
|
型号 项目 |
WA50M-220S12C |
WA50M-220S15C |
WA50M-220S19C |
WA50M-220S24C |
WA50M-220S36C |
WA50M-220S48C |
|
|
输入 |
电压范围（VAC） |
85-700 |
|||||
|
频率（Hz） |
47～63 |
||||||
|
电流(MAX)（Arms） |
0.9 |
||||||
|
浪涌电流(MAX)（A） |
140（冷启动状态下） |
||||||
|
外接保险（A） |
2/1000Vac |
||||||
|
输出 |
功率（W） |
50W |
|||||
|
电压（V） |
12 |
15 |
18 |
24 |
36 |
48 |
|
|
电流（A） |
4.16 |
3.33 |
2.77 |
2.1 |
1.38 |
1.04 |
|
|
效率（Typ） |
83% |
83% |
84% |
84% |
86% |
86% |
|
|
电压精度 |
±3% |
±3% |
±3% |
±3% |
±3% |
±3% |
|
|
电压纹波与噪声（mVp-p） |
120 |
120 |
150 |
150 |
150 |
150 |
|
|
负载调整率 |
±3% |
±3% |
±3% |
±3% |
±3% |
±3% |
|
|
启动时间（mS） |
1000 |
||||||
|
保护 |
过载 |
超过额定功率105-150% |
|||||
|
打嗝式保护，负载正常后自动恢复 |
|||||||
|
过压 |
12.6～16.2 |
15.7～20.3 |
18.9～24.3 |
25.2～32.4 |
37.8～48.6 |
50.4～64.8 |
|
|
关断输出，重新启动后恢复正常 |
|||||||
|
过温 |
关断输出，温度恢复后，重新启动后恢复正常 |
||||||
|
环境 |
工作温度（℃） |
-20～85 |
|||||
|
储存温度（℃） |
-40～85 |
||||||
|
工作湿度 |
10～90%RH,无凝露 |
||||||
|
其它 |
耐压 |
输入-输出耐压3KVAC, 测试时间 60s, 漏电流小于 5mA |
|||||
|
绝缘阻抗 |
输入-输出, 绝缘电压500VDC，绝缘阻抗100MΩ（25℃、 相对湿度95%） |
||||||
|

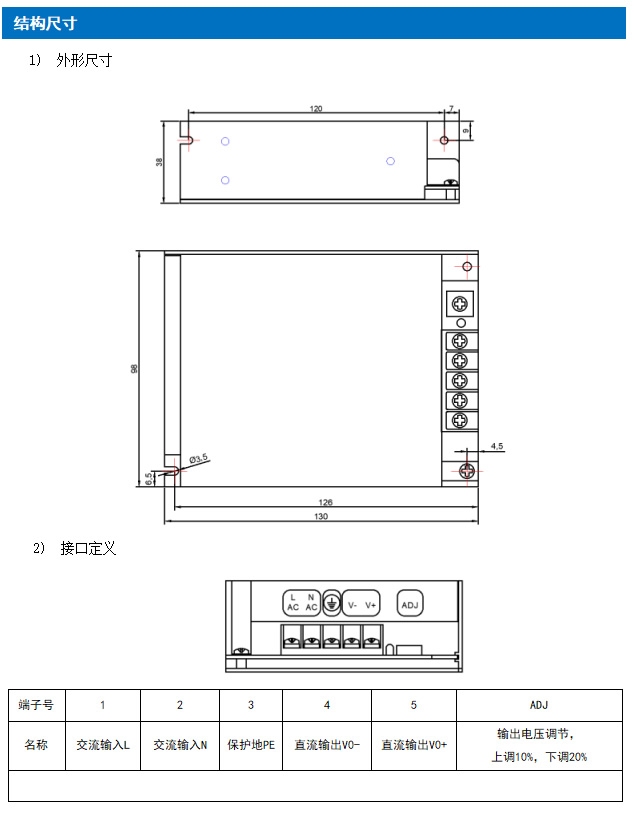

外形尺寸 |
130x98x38mm |
||||||
|
重量 |
0.35Kg |
||||||
|
备注 |
1、 纹波和噪声测量：使用双绞线，终端并接0.1uF和47uF电容，示波器带宽为20MHz条件下测量； 2、 电压精度：包含设定误差，负载调整率； 3、 结构尺寸的插头及配线为标准配置，如有特殊要求可按用户要求定制。 |
||||||
