WA系列5-40W ，AC-DC模块电源

WA系列模块电源是西安智诚嘉美科技有限公司设计生产的小体积模块式开关电源。该模块电源具有全球输入电压范围、低功耗、高效率、高可靠性、安全隔离度高、EMC性能好等优点。该模块电源产品在工业、办公及民用等多个领域都有重要的应用。应用在电磁兼容比较恶劣的环境时须参考推荐的应用电路，以满足负载使用要求。

产品特点

1.全球通用电压:85～265VAC，50/60Hz;

2.单路、双路及三路输出;

3.PCB安装方式;

4.稳压输出、低纹波、噪声;

5.效率高达 85%;

6.2500Vac 隔离耐压。

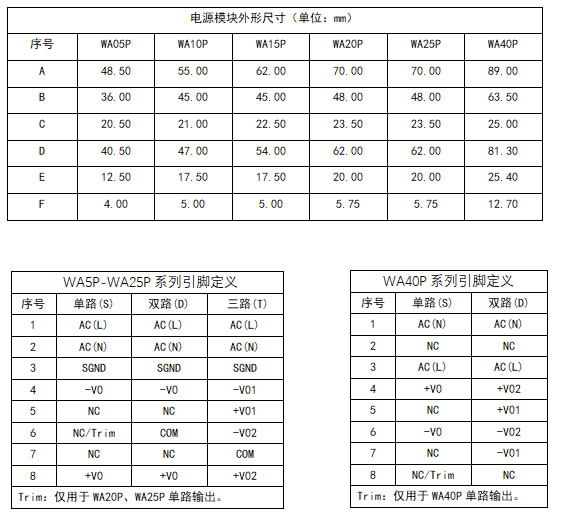

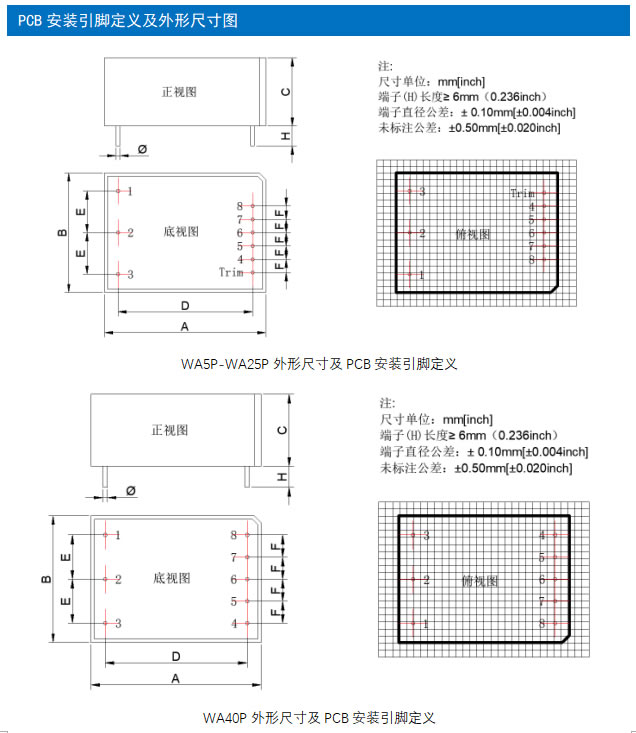

型号命名方式

型号 Product Model	输出功率 Output power	输出1 Output 1 (Vo1/Io1)	输出1 Output 2 (Vo2/Io2)	纹波噪声 Ripple noise (典型值) Typical value	效率(%) Efficiency (典型值) Typical value	外接电容（uF）			模块外壳尺寸 Outline dimension of Module
型号 Product Model	输出功率 Output power	输出1 Output 1 (Vo1/Io1)	输出1 Output 2 (Vo2/Io2)	纹波噪声 Ripple noise (典型值) Typical value	效率(%) Efficiency (典型值) Typical value	C2	C4	C6
WA20P-220S05T	20W	5V/3500mA		50mV	75	470			70X48X23.5mm
WA20P-220S09T		9V/2100mA			77	330
WA20P-220S12T		12V/1600mA			81	220
WA20P-220S15T		15V/1300mA			83	220
WA20P-220S24T		24V/850mA			85	220
WA20P-220S48T		48V/420mA			85	100
WA20P-220D05T		+5V/2000mA	-5V/2000mA		75	470	470
WA20P-220D12T		+12V/830mA	-12V/830mA		82	220	220
WA20P-220D15T		+15V/650mA	-15V/650mA		81	100	100
WA20P-220D24T		+24V/210mA	-24V/210mA		84	68	68
WA20P-220T0512T02		5V/2000mA	±12V/400mA		77	470	100	100
WA20P-220T0515T02		5V/2000mA	±15V/300mA		78	470	100	100
WA20P-220T0524T01		5V/2000mA	±24V/200mA		78	470	100	100

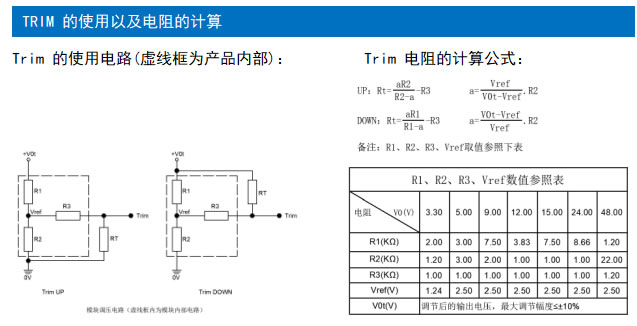

注：
1. 输出滤波电容 C2、C4、C6 为高频低阻电解电容，容量和流过的电流参阅制造商提供的技术参数。
电容耐压降额大于 80%。C1、C3、C5为去除高频噪声，建议使用高频特性好的高频无极性电容，电容容量1µF。

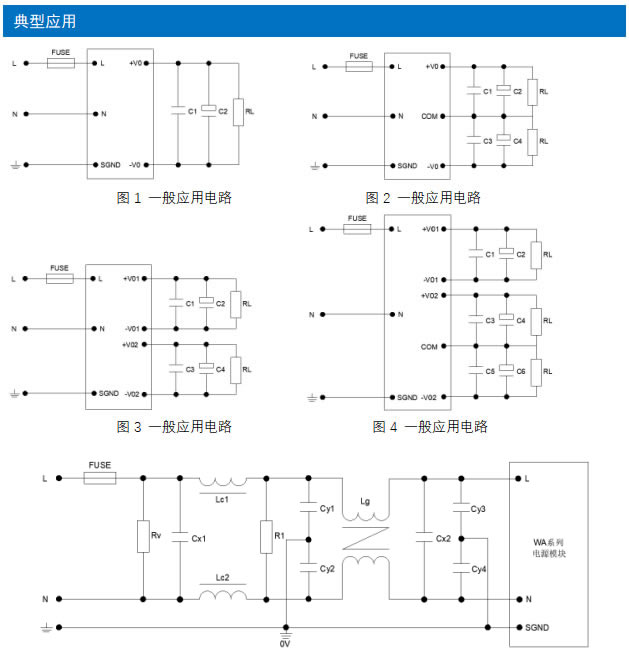

2. 客户的一般 EMC 要求用图 1、图 2、图 3 或图 4 一般应用电路，如果有更高的 EMC 需求，推荐客户用图5 电路。
具体参数如下：Rv为压敏电阻，推荐型号: 561KD14，作用为在雷击浪涌时保护模块不受损坏。
R1：1MΩ/2W；
CY1、CY2、CY3、CY4：1000pF/400VAC；
Cx1、Cx2：0.22µF/275VAC；
Lg：10mH-30mH共模电感；
Lc1、Lc2:100Uh-300uH差模电感。
3. FUSE(保险管)：为安全考虑，模块输入端必须接入保险管，WA5P推荐使用规格为1A/250V，WA10P-WA15P推荐使用规格为2A/250V，WA20P-WA40P推荐使用规格为3.15A/250V。

面对日渐扩大的市场需求，专业、热情、开放、诚信的智诚嘉美人期待着广大客户的选择，并时刻准备着为您提供的服务。
